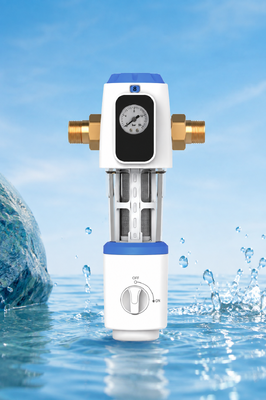

Pré-filtre de sédiments pour toute la maison BriskSpring N1-2C-BS avec filtration de 40 microns et maille en acier inoxydable SUS316L

Présentation du produit

Le N1-2C-BS est conçu pour être installé à l'entrée d'eau d'un ménage ou d'une petite entreprise compatible.

L'eau traverse la maille en acier inoxydable SUS316L, qui aide à intercepter les sédiments visibles et les particules en suspension avant que l'eau n'atteigne la tuyauterie et les équipements en aval.

Le manomètre intégré permet aux utilisateurs d'observer la pression de fonctionnement. Pendant l'entretien, la structure de raclage et de drainage manuelle prend en charge le nettoyage de l'écran du filtre et la décharge des sédiments.

Caractéristiques principales

Options de précision de filtration multiples

La fiche produit liste trois options de précision de filtration disponibles :

• 40 microns
• 90 microns
• 200 microns

La configuration de filtration finale doit être sélectionnée en fonction des exigences du projet et des conditions de l'eau.

Débit d'eau indiqué de 5 T/H

Le débit d'eau indiqué est de 5 T/H ou 22 GPM pour les systèmes d'eau municipale compatibles pour toute la maison et les petites entreprises.

Manomètre intégré

Le manomètre monté à l'avant permet une observation directe de la pression du système pendant le fonctionnement.

Maille de filtre réutilisable en SUS316L

La maille du filtre est en acier inoxydable SUS316L et peut être nettoyée pour une utilisation répétée. La fréquence d'entretien dépend de la qualité réelle de l'eau et de l'accumulation de sédiments.

Raclage et drainage manuels

Les composants internes de raclage et de drainage prennent en charge le nettoyage manuel de l'ensemble du filtre et la décharge des sédiments accumulés.

Composants de raccordement en laiton H59-1

Le matériau principal du raccord est du laiton H59-1.

Deux tailles de raccordement

Les tailles de raccordement disponibles sont de 3/4 pouce et 1 pouce.

Structure modulaire réparable

Le dessin structurel montre un boîtier de filtre, un ensemble de filtre, des composants d'étanchéité, des composants de drainage, un boîtier de manomètre et des pièces de raccordement séparés pour l'inspection et la maintenance.

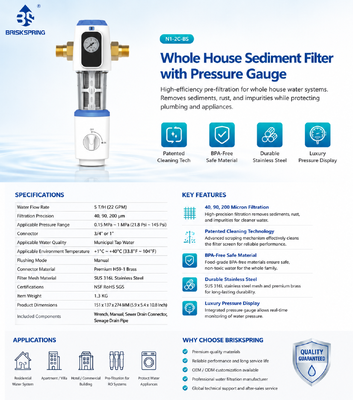

Spécifications techniques

Composants structurels principaux

• Ensemble de raccordement en laiton
• Manomètre intégré
• Couvercles de boîtier avant et arrière
• Boîtier de filtre
• Ensemble de tamis de filtre SUS316L
• Ensemble d'étanchéité de raclage et de drainage
• Bouton de commande manuel
• Robinet à boisseau sphérique
• Joints toriques EPDM
• Joint PTFE
• Écrou hexagonal et composants de raccordement

Principe de fonctionnement

L'eau du robinet municipale entre dans l'ensemble de raccordement et traverse la maille de filtre en acier inoxydable SUS316L sélectionnée.

Les sédiments visibles et les particules en suspension sont retenus par le tamis du filtre. L'eau filtrée continue ensuite vers le système de plomberie en aval.

Le manomètre fournit une indication visuelle de la pression pendant le fonctionnement. Lorsque l'entretien est nécessaire, la structure de commande et de drainage manuelle peut être utilisée pour faciliter le raclage et la décharge des sédiments.

Ce produit est destiné à la pré-filtration des sédiments. Il n'est pas présenté comme un adoucisseur d'eau, un filtre à charbon actif, un appareil de désinfection ou un système d'osmose inverse.

Avantages du produit

Configuration de filtration sélectionnable

La disponibilité des options de 40, 90 et 200 microns permet aux distributeurs et aux acheteurs de projets de sélectionner différents niveaux de pré-filtration.

Capacité de débit pour toute la maison

Le débit indiqué de 5 T/H prend en charge les systèmes d'entrée d'eau résidentiels et de petites entreprises compatibles.

Observation pratique de la pression

Le manomètre intégré aide les utilisateurs à observer la pression de fonctionnement sans installer de manomètre externe séparé.

Élément filtrant réutilisable

La maille SUS316L peut être nettoyée et réutilisée, réduisant ainsi la dépendance aux cartouches de sédiments grossiers fréquemment remplacées.

Structure d'entretien manuelle

Le produit utilise un système mécanique de rinçage et de raclage manuel et ne nécessite pas de connexion électrique.

Conception intégrée compacte

Le manomètre, le boîtier du filtre, la structure de raclage et le contrôle du drainage sont intégrés dans une seule unité verticale.

Applications recommandées

• Pré-filtration de l'eau du robinet municipale pour toute la maison
• Systèmes d'entrée d'eau résidentiels
• Systèmes d'approvisionnement en eau d'appartements et de villas
• Systèmes d'entrée d'eau pour petites entreprises
• Filtration des sédiments en amont avant les équipements d'eau en aval
• Projets de distribution de plomberie et de traitement de l'eau

Instructions d'installation

Avant l'installation, confirmez :

• Précision de filtration requise
• Taille de raccordement requise
• Sens d'écoulement de l'eau
• Espace d'installation vertical disponible
• Pression du système
• Position de drainage
• Dégagement pour la maintenance
• Compatibilité avec la tuyauterie existante

L'unité doit être installée conformément au manuel fourni. Le bouton de commande et le raccord de drainage doivent rester accessibles pour le fonctionnement et l'entretien.

Instructions d'entretien

Inspectez le filtre régulièrement en fonction de l'accumulation réelle de sédiments.

La fréquence d'entretien peut dépendre de :

• Qualité locale de l'eau
• Précision de filtration sélectionnée
• Concentration de sédiments
• Consommation d'eau du ménage
• Pression de fonctionnement
• Changements de débit d'eau

Utilisez la clé fournie et suivez le manuel du produit lors de l'ouverture ou de l'entretien du boîtier. Vérifiez les joints toriques et les composants d'étanchéité pendant l'entretien et réinstallez-les correctement avant de rétablir la pression de l'eau.

FAQ

Quelles sont les options de précision de filtration disponibles ?

La fiche produit liste les options de 40, 90 et 200 microns.

Quel type d'eau convient ?

La qualité de l'eau applicable indiquée est l'eau du robinet municipale.

Quel est le débit d'eau indiqué ?

Le débit indiqué est de 5 T/H ou 22 GPM.

Le produit comprend-il un manomètre ?

Oui. Un manomètre est intégré dans la partie avant du produit.

Le filtre est-il automatique ?

Non. Le mode de rinçage indiqué est manuel.

Nécessite-t-il de l'électricité ?

Aucun système électrique n'est montré ou indiqué.

Quel est le matériau de la maille du filtre ?

La maille du filtre est en acier inoxydable SUS316L.

Quelles tailles de raccordement sont disponibles ?

Les tailles de raccordement indiquées sont de 3/4 pouce et 1 pouce.

Quels accessoires sont inclus ?

Les accessoires indiqués comprennent une clé, un manuel, un raccord de vidange d'égout et un tuyau de vidange des eaux usées.
